1. C8900系列变频器接线图纸

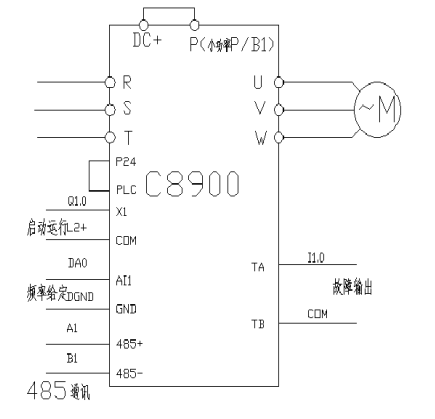

图1. 永磁空压机C8900变频器接线图
上电请确定P98.05值是否对应该驱动器功率标称的电流值（驱动器铭牌上的输出电流值），然后确定版本号为P98.02=8889。
¤快捷调试方式
利用已经上传参数的面板直接下载到要调试的驱动器里，一定要用对等功率的参数，就是这个面板里的参数要跟调试的电机功率一致，否则要进行相关参数调整，下载参数操作方式如下：
1. 参数的上传下载拷贝功能；
a.P00.06选择1 参数从驱动器上传到面板；
b.P00.06选择2 参数从面板下载到变频器。
2. 参数下载完成后；
a.同功率电机无需电机自学习即可由触摸屏操作运行。
b.不同功率电机参数需要修改参数重新自学习，自学习完成后，同样需要将P03.09值改成与P03.07一样值，驱动器才能运行工作。

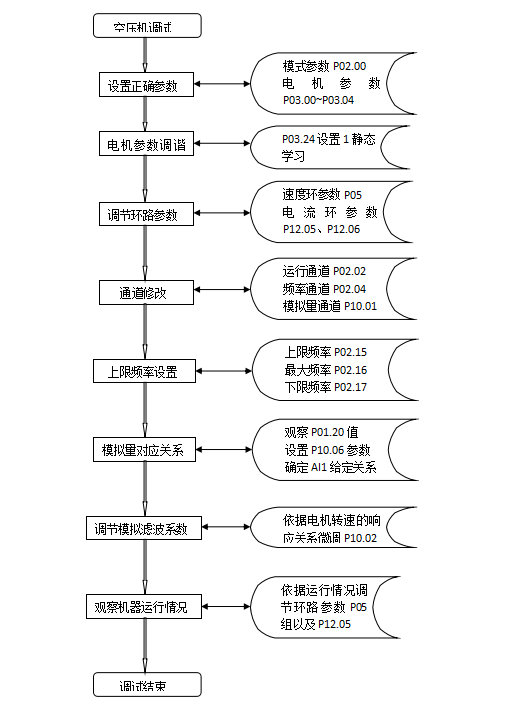

2. 螺杆空压机开环永磁同步电机的调试流程图
3. 开环永磁同步螺杆空压机驱动器调试步骤
1) 电机试运行；
1）上电进入参数P00.00，将0改成 1，表示进入参数修改状态；
2）设置电机控制模式P02.00将0000改成0010，表示开环矢量同步电机控制模式；
3）依据电机铭牌设置电机参数P03.00~P03.04；
P03.00 电机额定功率
P03.01 电机额定电压
P03.02 电机额定电流
P03.03 电机额定频率
P03.04 电机额定转速
4）设置电机自整定参数P03.24，将0改成1，按ENTER键确定设置参数，按RUN，电机进入自学习状态，直到运行指示灯FWD和REV等灭了，将自学习完成的参数P03.09改成P03.07一样的值；
5）点动面板M键，观察电机运行方向（电机尾部有红色方向标），方向反转更换电机UVW任意两相；
6）用面板按RUN操作驱动器运行50HZ，观察运行频率和电流情况，无问题进入第二个步骤。
2) 修改通道参数；
1）调整运行命令通道P02.02，将参数改成1；
0表示面板操作运行 1表示端子控制运行 2 表示串口通讯控制运行；
当设置好P02.02参数后，通过触摸屏操作启动变频器，驱动器还不运行，请观察P1.18值，观察其端子状态情况，个位显示1表示X1导通，为0表示X1断开；
2）调整频率给定通道P02.04，将参数改成3（频率给定通过模拟量AI给定）。
3) 选择模拟量功能；
P10.01
将P10.01个位设置9即可，表示主频率给定AI1方式选择单极性
4) 依据电机工作转速调整上限频率和下限工作频率；
P02.15上限频率 P02.16最大频率 P02.17下限频率
观察P01.20的模拟量电压，调整参数P10.06确定模拟最大给定关系
将P12.09值默认设置为0.3s后，可以在上位机触摸屏处控制驱动器运行，观察驱动器运行情况
5) 根据空压机运行的稳定情况调整模拟量滤波时间P10.02，速度环参数P05组以及电流环参数P12.05。
a.当电机转速响应过快时将P10.02值稍微调大，调小模拟滤波时间会导致电机转速响应过快；
b.当电机低速运行抖动时调小P05.00低速环路比例增益，调大P05.01低速积分时间，环路参数不能调试过强，依运行情况而定；
c.当当电机高速转速有波动时，稍微加强高速环参数，将P05.04高速比例增益调大，将P05.05高速积分时间略微调小，环路参数不易过强，依运行情况而定。
4. 调试参数表
基本参数
功 能 | 名 称 | 设定值 | 定 义 |
P02.00 | 电机与控制模式选择 | 0010 | 同步开环 |
P02.02 | 运行命令通道 | 1 | |
P02.04 | 频率给定源 | 3 | 模拟AI给定 |
P05.00 | 低速环比例增益 | 16 | |
P05.01 | 积分时间 | 0.2 | |
P05.04 | 高速比例增益 | 15 | |
P05.05 | 高速环积分 | 0.2 | |
P05.15 | 电动转矩限幅 | 150% | |
P05.16 | 制动转矩限幅 | 150% | |
P08.07 | 停机频率 | 3.5 | 3.5HZ |
P09.00 | X1端子功能选择 | 01 | 默认正转 |
P09.20 | TA/TB | 16 | 故障输出 |
P10.01 | AI模拟功能选择 | 009 | 单极性 |
P10.02 | AI1滤波系数 | 0.1 | |
P10.06 | 模拟最大给定值 | 98% | 9.8V |
P10.08 | 模拟最小给定值 | 20% | |
P12.02 | 载频 | 6 | 6K |
P12.03 | PWM波模式 | 1000 | |
P12.05 | 电流环系数 | 300 | |
P12.09 | 预励磁时间 | 0.3s | |
P12.10 | 最大弱磁电流 | 70 | 70% |
P12.18 | 高级参数1 | 4 | |
P12.19 | 高级参数2 | 2 | |
P12.20 | 同步机高级参数 | 5 | 5% |
P12.21 | 同步机高级参数 | 30 | 30% |
P12.24 | 启动不找初始角度 | 0 | 启动不找角度 |
P15.01 | 通讯配置 | 001 | |
P15.02 | 通讯地址 | 001 | |
P97.01 | 输出缺相动作 | 0002 | 不动作 |
P97.02 | 欠压故障指示动作选择 | 0010 | 动作 |
P97.10 | 限流水平 | 150% | |
P97.12 | 上电对地短路检测 | 0 | 上电不检测 |
各个功率段电机参数
1、15KW（机型号13、P98.05=32A）------20P
功 能 | 名称 | 设定值 | 定义 |
P02.13 | 加速时间 | 20 | 20s |
P02.14 | 减速时间 | 20 | 20s |
P02.15 | 最大频率 |
|
